帶外殼PTC發熱件

產品介紹

■用途舉例。

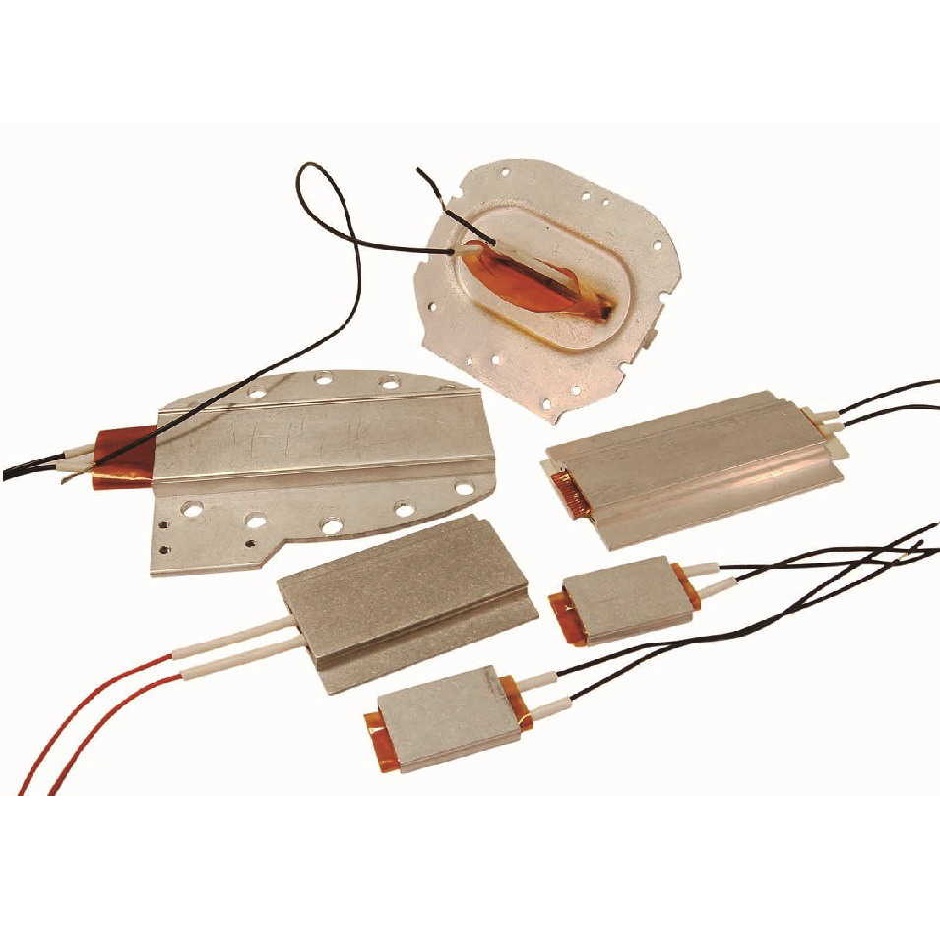

1）鋁外殼型。特點是自動恒溫，不需要溫度控制，漏電流小，壽命長。當電壓相差2倍時，溫度僅相差 5~10℃。加熱液體的產品，在沒有液體時，也不會損壞。主要用途有：直髮器，捲髮器，熔蠟器，蒸汽發生器，開水器、熱水器，保溫杯、熱奶器，咖啡加熱器，過膠機，熱熔膠槍，巧克力擠出器。
2）陶瓷絕緣型。適用於加熱溫度50~250℃，功率比較小的場合。特點是自動恒溫，不需要溫度控制。當電壓相差2倍時，溫度僅相差5~10℃。主要用途：藥水型電熱滅蚊器，藥片型電熱滅蚊器，兩用型電熱滅蚊器，加香器，按摩器，直發器等。
3）直髮器平夾板、波浪板。結構有鋁殼外噴塗陶瓷漆、鋁殼氧化、鋁殼電鍍、鋁殼噴鐵氟綸、陶瓷拋光、陶瓷噴塗釉面。顏色有各種流行色。

詳細介紹

■使用注意。
1）發熱功率在通電後由大到小，最後穩定。穩定功率與使用條件有關，同一件PTC發熱器，使用條件不同，則功率可能相差幾倍。散熱越快則穩定功率越大；PTC的表面溫度越高則功率越高。
2）PTC發熱件的表面溫度由PTC自身控制，也可以通過斷開電路控制，但不可以通過調節電壓來控制表面溫度。
3）我公司生產的PTC，本身可靠性很高、的壽命很長，但是如果裝配不當，最終產品會出現功率和溫度不穩定等情形。
4）多個PTC一起使用時，應並聯，不可串聯。

■常用產品。

型號	長度/mm	寬度/mm	厚度/mm	表面溫度/℃	煮水功率/W	絕緣耐壓/V	使用電壓/V	用途
LG-50V-60A1	30	21	6.8	60		1500	12~36	恒溫加熱
LG-265V-70A1	30	21	6.8	70		3750	100~240	恒溫加熱
LG-50V-80A1	30	21	6.8	80		1500	12~36	恒溫加熱
LG-30V-100A1	40	25	6.8	100		1500	6~12	恒溫加熱
LG-50V-130A1	30	21	6.5	130		1500	12~36	恒溫加熱
LG-265V-135A1	30	21	6.8	90		3750	100~240	恒溫加熱
LG-265V-135A2	31.5	40	7.0	135		3750	100~240	熔蠟器
LG-265V-140A1	320	40	7.0	140		3750	100~240	過膠機
LG-265V-145A1	31.5	20	5.5	145		3750	100~240	熔蠟器
LG-265V-145B1	95	34	7.2	145		3750	100~240	直髮器
LG-265V-180C1	135	Φ19		180		3750	100~240	捲髮器鐵筒
LG-265V-190A1	30	20	5.5	190		3750	100~240	蒸發器
LG-265V-190T1	90	28	10	190		3750	100~240	陶瓷直髮器
LG-50V-220A1	40	25	6.8	210		1500	12~36	恒溫加熱
LG-265V-220B1	100	60	8.8	220		3750	100~240	直髮器
LG-265V-220 B2	90	44	8.7	220		3750	100~240	直髮器
LG-265V-250A1	55	35	6.7	250	150	3750	100~240	液體加熱
LG-265V-255 A1	70	21	7.2	255	160	3750	100~240	液體加熱
LG-265V-255 A2	50	25	6.8	255	120	3750	100~240	液體加熱
LG-265V-255 A3	50	20	6.8	255	100	3750	100~240	液體加熱
LG-265V-255 A4	180	21	6.8	255	500	3750	100~240	液體加熱
LG-265V-260A1	60	40	7.3	260	200	3750	100~240	液體加熱
LG-265V-260A2	74	63	7.3	260	300	3750	100~240	蒸氣發生器
LG-265V-260B1	55	40	10	260	380	3750	100~240	液體加熱
LG-265V-260C1	145	21.5	20.5	260	300	3750	100~240	液體加熱
LG-265V-260C2	210	45.7	33.5	260	1200	3750	100~240	液體加熱

注：1. 可根據客戶要求，溫度在50℃~280℃之間選擇。使用電壓可選擇

6V~240V，直流或交流均可。
2. 溫度公差一般為±7℃。
3. 煮水功率的測試條件：產品直接接觸水，水溫25℃時測試。
4. 外型尺寸也可以按可戶要求製造，現有鋁殼尺寸見下圖和列表

■常用鋁殼外型尺寸表

鋁殼編號	截面尺寸/mm	長度範圍	主要用途
1	寬度21，厚度7.5	20~60	恒溫加熱
2	寬度35，厚度7.5	30~80	恒溫加熱
3	寬度20，厚度5.0	20~60	恒溫加熱
4	寬度21.5，厚度6.5	20~60	恒溫加熱
5	寬度40，厚度8.5	30~90	液體加熱
6	寬度40，厚度8.0	30~90	液體加熱
7	寬度20，厚度5.5	20~50	恒溫加熱
8	寬度30，厚度7.5	25~80	恒溫加熱
9	寬度21.5，高度20.5，圓孔內徑10	50~200	液體加熱
9	寬度21.5，高度23.5，圓孔內徑13	50~200	液體加熱
10	面板長度86，寬度74。PTC加熱部長度55，寬度40，厚度10		液體加熱
11	寬度70，厚度8.0	50~150	液體加熱
12	寬度63，厚度8.0	50~150	液體加熱
13	寬度35，厚度7.5	30~80	恒溫加熱
14	寬度28，厚度8.0	25~80	恒溫加熱
15	寬度58.5，厚度8.5	40~100	液體加熱
16	寬度40，厚度8.0	30~90	液體加熱
17	寬度33，厚度8.0	30~80	恒溫加熱
18	寬度25，厚度8.0	20~60	恒溫加熱
19	寬度35，厚度8.0	30~80	恒溫加熱
20	直徑8.0，雙半圓	20~50	捲髮器
21	直徑23，雙半圓	20~60	捲髮器
22	直徑7.6	20~60	捲髮器
23	直徑8.6	20~60	捲髮器
24	直徑10.6	20~60	捲髮器
25	直徑13	25~80	捲髮器
26	直徑16	25~80	捲髮器
27	直徑19	25~100	捲髮器
28	直徑22.60	25~100	捲髮器
29	直徑15，雙半圓	20~60	捲髮器

注：1. 長度可在表中的範圍內選擇。
2. 顏色有鋁本色，或氧化成灰色、黑色、金色或其他顏色。
