P-1A-F

View datasheet

產品介紹

►對外界溫度感受靈敏,動作溫度準確，穩定。
►體積小，密封式結構。
►性能可靠，已獲多個國際安全標準確性（UL/TUV/CUL/VDE/CSA/PSE/CCC/EK）。
►製造全過程實施嚴格的品質管制。

詳細介紹

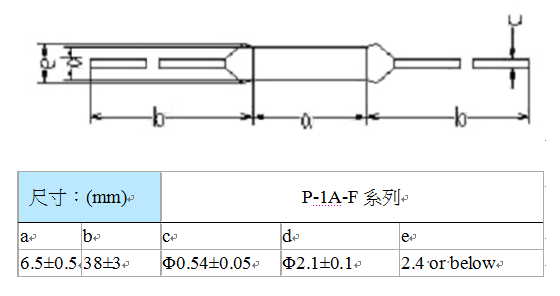

P-1A-F系列
   型號 額定動 實測動 保持 極限 額定 額定                                             安規認證 RoHS
作溫度 作溫度 溫度 溫度 電流 電壓 UL CUL VDE PSE CCC EK 符合品
P2-1A-F 115℃ 112±3℃ 85℃ 180℃ 1A 250Vac ● ● ● ● ● ● ●
P3-1A-F 125℃ 120±3℃ 97℃ 180℃ 1A 250Vac ● ● ● ● ● ● ●
P4-1A-F 130℃ 126±2℃ 102℃ 180℃ 1A 250Vac ● ● ● ● ● ● ●
P5-1A-F 135℃ 131±3℃ 105℃ 180℃ 1A 250Vac ● ● ● ● ● ● ●
P9-1A-F 138℃ 135±2℃ 108℃ 180℃ 1A 250Vac ● ● ● ● ● ● ●
P7-1A-F 150℃ 145±3℃ 120℃ 180℃ 1A 250Vac ● ● ● ● ● ● ●
額定動作溫度(Tf)：
溫度保險絲按標準規定方法測試，改變其導電狀態的溫度。按基於IEC691的安全標準規定，溫度保險絲必須在上述溫度+0/-10℃範圍內動作。(日本電氣用品管理法規定公差範圍為±7℃範圍內動作）。
實測動作溫度：
溫度保險絲在矽油池內以每分鐘0.5-1℃速率升溫，檢測電流小於100mA條件下所測得的熔斷溫度。它是溫度保險絲的實際動作溫度。
保持溫度(Th)：
溫度保險絲在通過額定電流時，能保持168小時而不會改變其導電狀態的最高溫度。
極限溫度(Tm)：
溫度保險絲能承受10分鐘而不曾發生重新接通現象的最高溫度。
額定電流(Ir)：
溫度保險絲能承載的最大電流。
額定電壓(Ur)：
溫度保險絲最高工作電壓。
