產品介紹
1 . 觸點型式:溫度上升至設定點時”切斷”
2 . 支架型式:C蓋
3 . 端子角度:R腳(2端子腳彎90度角)
4 . 端子規格:Amp#187 TAB
5 . 一次動作式-ONE SHOT

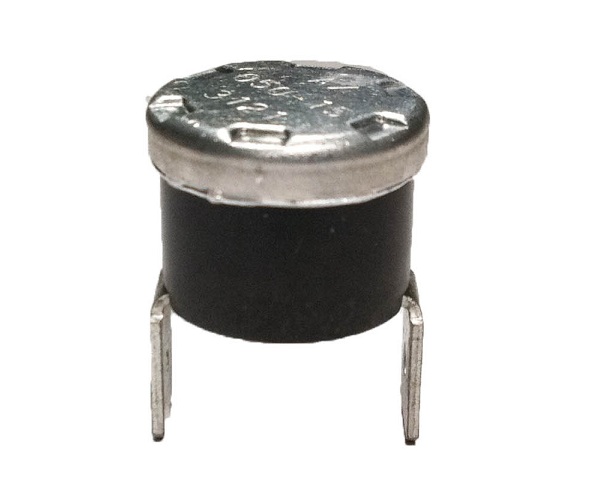

紘緯常閉型溫控開關溫控器 (亦可改成常開型)
詳細介紹
|
額定電流電壓
|
16A /250V AC
15A/ 125V AC
10A/250V AC
|
|
動作溫度
|
0℃~180℃(VDE)
50℃~205℃(UL/CUL)
|
|
復位區間
|
10K~30K
|
|
測試基礎
|
以每分鐘上升1℃之熱風測試
|
|
動作溫度公差
|
±3K/ ±5K
|
|
內部阻抗
|
50mΩ以下
|
|
工作溫度(連續溫度)
|
180°C * 2Hr Max.
|
|
絕緣值
|
以絕緣阻抗表在直流500伏電壓測試不小於100MΩ
|
|
耐電壓
|
>1800伏特1秒鐘，在上蓋與導電端子間(漏電流0.5mA)
|
|
動作壽命
|
100,000次(10A 250V AC / 15A/125V AC)
10,000次(16A 250V AC)
|
*以上數據為復位差15度以內
T23 Series
可依照顧客需求訂製觸點形式、動作溫度、支架形式、端子規格及復位區間等。
客戶如有需求動作溫度為180℃以上，我們建議使用紘緯H2系列的陶瓷溫控器。
